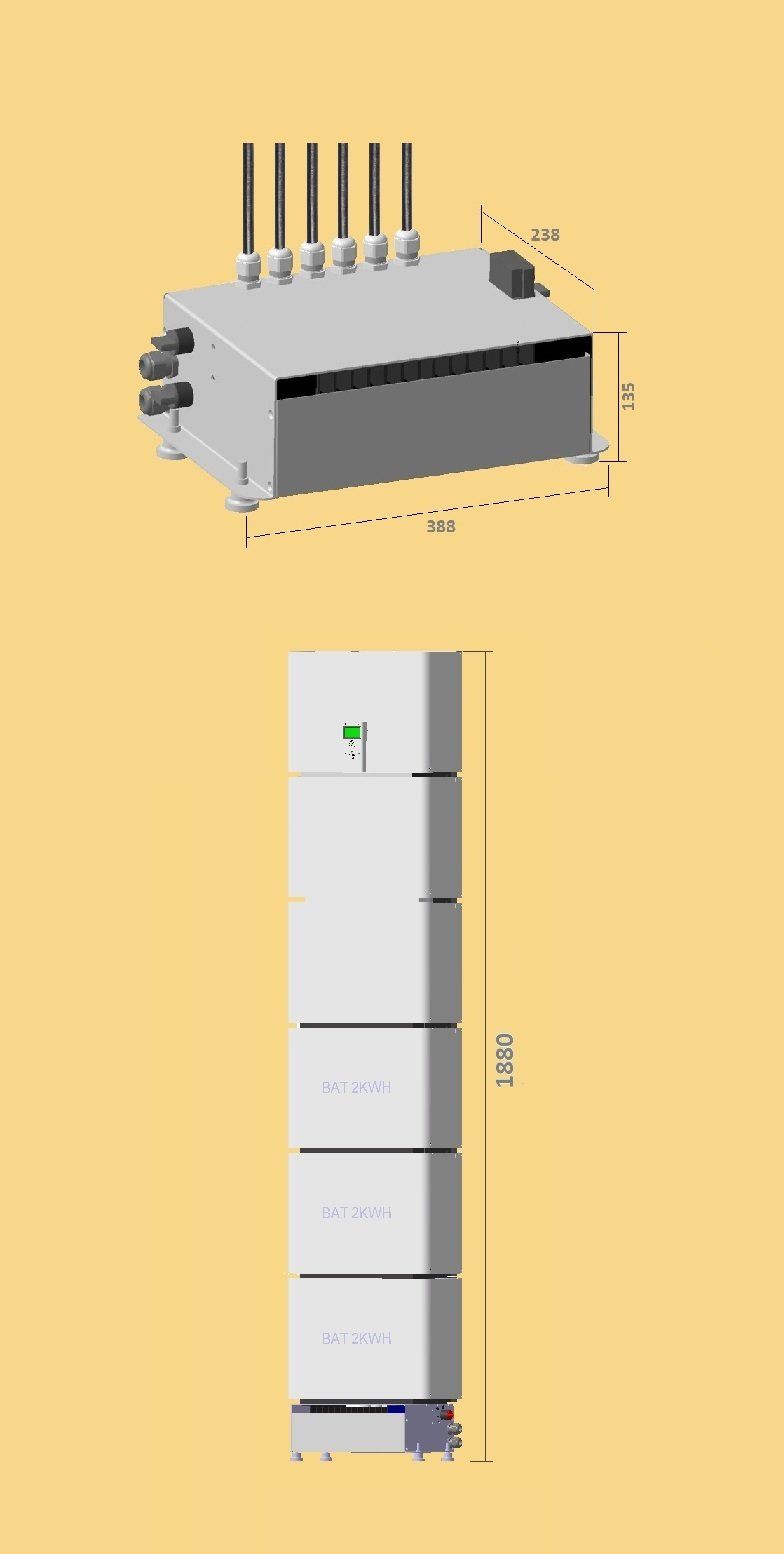

Der Extender-4K ermöglicht die Erweiterung der Photovoltaikleistung der Central-5K von 16 auf 28 PV-Module bis zu einer PV-Gesamtleistung von 8.820Wp. Er wird als Sockel unter den Batterieturm montiert. Die PV-Module werden über MC4-Stecker angeschlossen und auf der Rückseite der CENTRAL-5K verlegt.

Einfache Montage durch Plug & Play mit MC4-Stecker.

Wir empfehlen den hocheffizienten Extender für 100% autarke Systeme ohne Netzanschluss. Der zusätzliche MPPT-Tracker des Extenders steigert den Ertrag besonders, wenn die Modulflächen unterschiedlich ausgerichtet sind, wie zum Beispiel auf Ost-West Dächern.

• Anzahl PV-Module            bis zu 12 Module 315Wp
• Maximale Leistung          3780Wp
• Maße HxBxT                        135 x 388 x 188mm

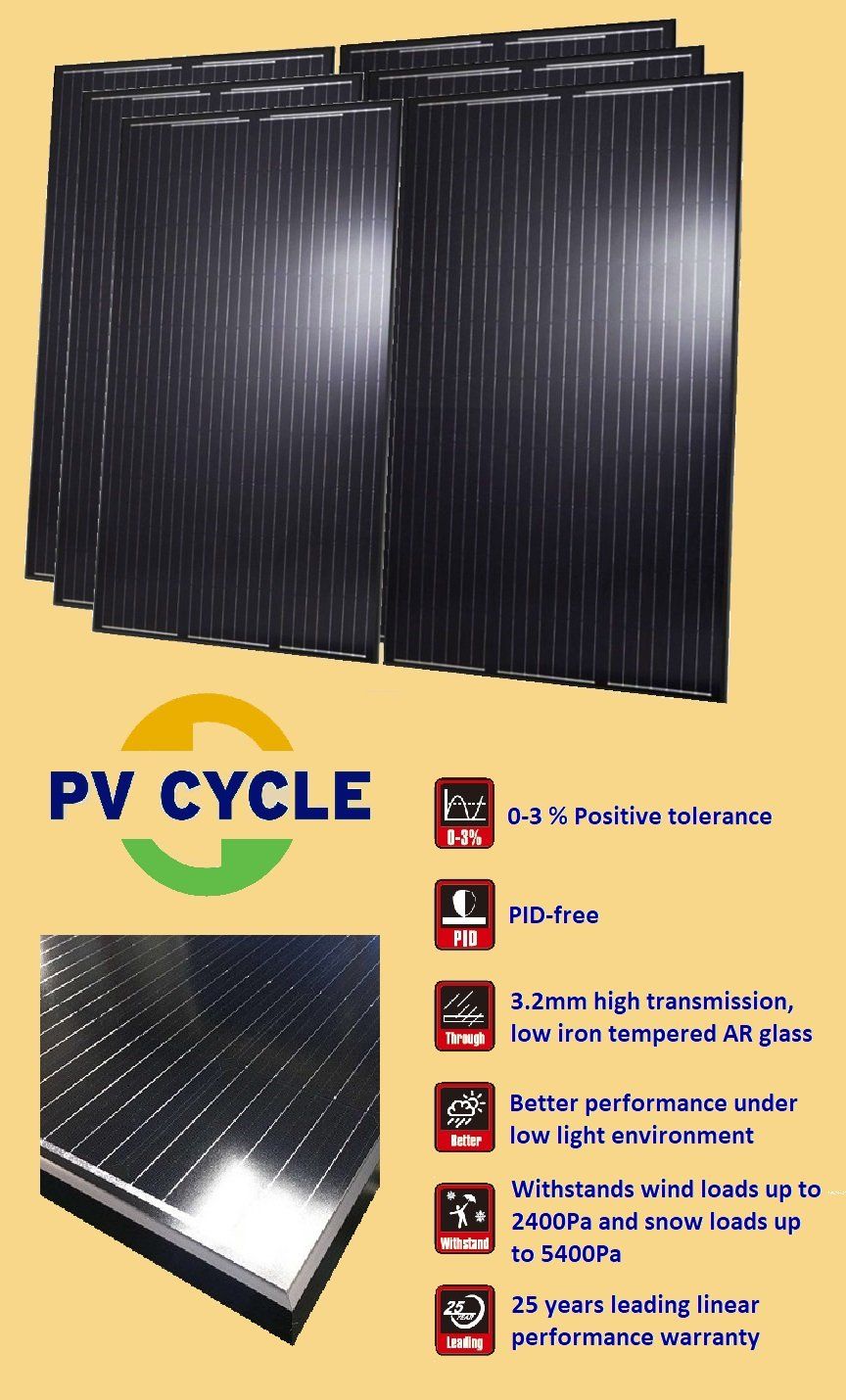

Die monokristallinen Hochleistungsmodule werden von einem marktführenden Hersteller produziert und zeichnen sich durch perfekte Verarbeitung und ansprechende Ästehtik aus.

Die Photovoltaikmodule besitzen 25 Jahre  Leistungsgarantie auf 80% der Anfangsleistung und 15 Jahre Produktgarantie.

Das PV-Modul besitzt gutes Schwachlichtverhalten. Das hagelschlagfeste Sicherheistglas ist gehärtet,  eisenarm und hochtransparent.

• Maße (BxHxT)    113 x 172 x 30 mm
• Gewicht              21,5 kg
• Zellen                  108 Stück monokristalline Halbzellen . Sie liefern einen höheren Energieertrag als Standardzellen, da sie bisher nicht genutztes Licht in der Zelle reflektieren und gleichzeitig mehr Licht absorbieren
• Aufbau                Glas / Zelle /  Folie / Aluminiumrahmen
• Ästehik               Schwarz - Monokristallin
• Garantien          25 Jahre Leistungsgarantie, 15 Jahre Produktgarantie

SOLARKABEL-BASIC-KIT Plug & Play

Zu jedem PV-Modul werden anschlussfertige Verlängerungskabel mit Stecker und Buchse für einen Leitungsweg von 17,5 m geliefert. Die maximal Entfernung der PV-Module beträgt 60m Leitungsweg. Das BASIC-KIT pro PV-Modul besteht aus:

• MC4-Solarkabel 6 mm²  schwarz 2,5 m
• MC4-Solarkabel 6 mm²  schwarz 5 m
• MC4-Solarkabel 6 mm²  schwarz 10 m

Die wasserdichte Ausführung ist geeignet für die Verlegung im Erdreich.

Bei den teiltransparenten Modulen von Easy-Sun-System sind die Solarzellen zwischen zwei Glasscheiben eingebettet, das machst sie stabiler und langlebiger.

Die Glas-Glas-Module besitzen eine 30 jährige Leistungsgarantie und werden jedem empfohlen, der die höchste Qualität sucht. Je nach Zellenabstand dringt mehr oder weniger Licht zur Beleuchtung des durch das Modul und beleuchtet kann bei Dacheindeckungen den Raum darunter mit Tageslicht versorgen.

Anwendungen :

• Bei PV-Anlagen mit hochster Lebensdauer
• Parkplatzüberdachungen und Carports
• Gewächshäusern
• Überdachungen unbeheizter Räume
• Terrassenüberdachungen, Pergolas
• Sonnenschutz

Maße und Leistung :

Je nach Anforderung stehen verschiedene

Ausführungen zur Verfügung.

Wir freuen uns auf Ihre Anfrage.

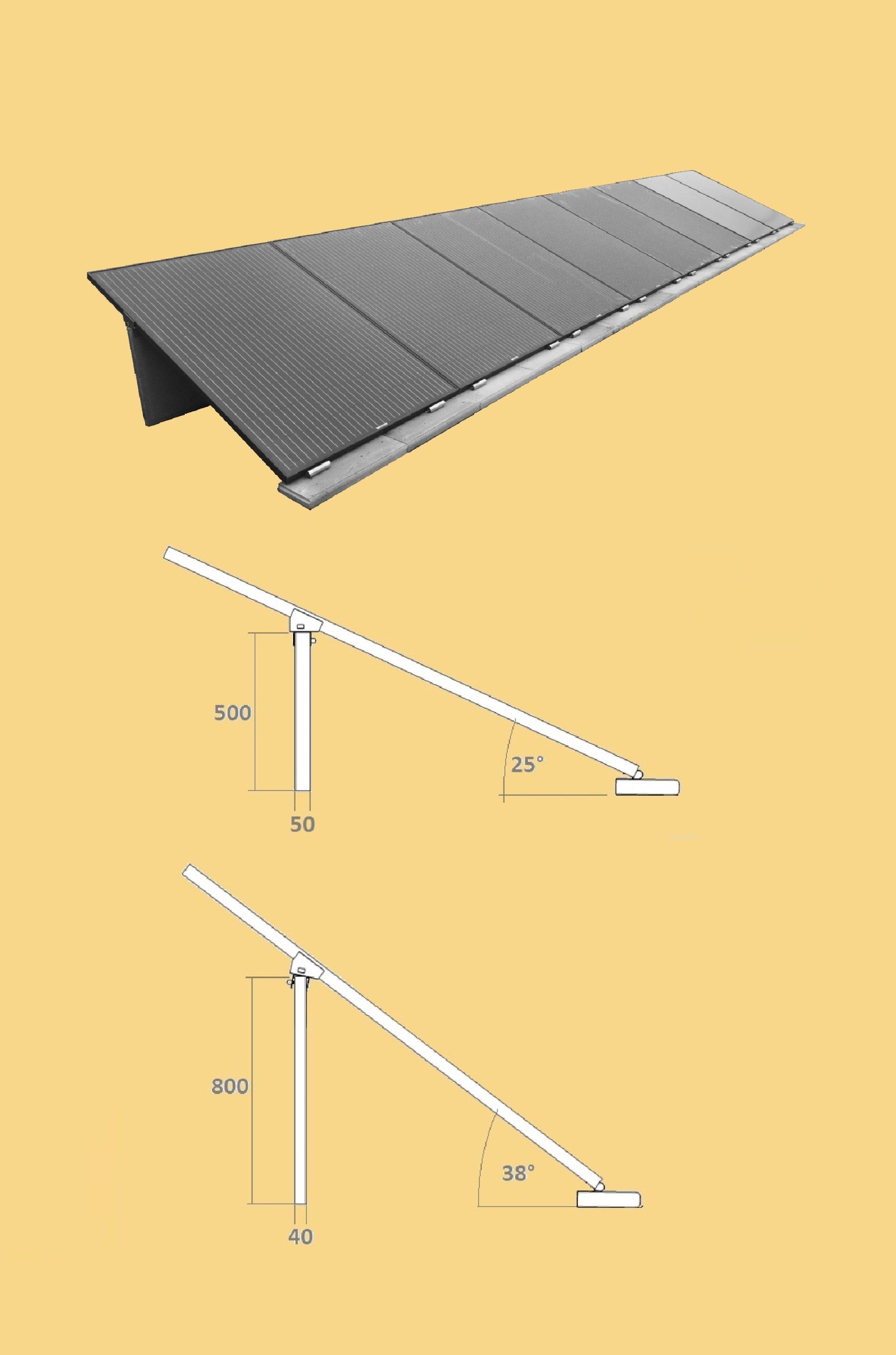

Mit Easy-FIX werden die Module PV-315 auf dem Boden oder auf dem Flachdach aufgestellt. Das Flachdach wird nicht durchdrungen und es werden keine zusätzliche Verschraubung benötigt. Bei einem Gesamtgewicht von 86 - 110kg pro PV-Modul wird in küstennähe Orkanfestigkeit erreicht. Im Inland unter 800m Höhe reichen 58 - 86 kg pro PV-Modul Gewicht aus.

Die Easy-FIX-Halterungen aus Edelstahl A4 werden an den PV-Modulrahem eingerastet und mit zwei Schrauben je Modul an den Betonstützen befestigt.

Lieferumfang:

• Fuß-Halterung aus Edelstahl
• Stützenhalterung aus Edelstahl
• Befestigungschrauben aus Edelstahl

Folgende Betonstützen haben sich bewährt:

Stützplatten      500 x 500 x 50 mm  28 kg für 25 °

                               750 x 400 x 50 mm 40 kg für 35 °

Fussplatten        500 x 250 x 50 mm 15 kg

                               1000 x250 x 50 mm 30 kg

Die Betonplatten werden nicht von uns geliefert. Fragen Sie bitte örtlich ansässige Baustoffhändler !

Gesamtgewicht pro Modul nach Windzonen

58 kg bei Aufstellwinkel 25 ° in Windzone  1 - 2

86 kg bei Aufstellwinkel 25 ° in Windzone 3 - 4

70 kg bei Aufstellwinkel 35 ° in Windzone  1 - 2

110 kg Aufstellwinkel 35 ° in Windzone 3 - 4

Beachten Sie bitte die Tragfähigkeit Ihres Daches.

Hier die Produktinformation, bisher leider nur in der  französischen Fassung.

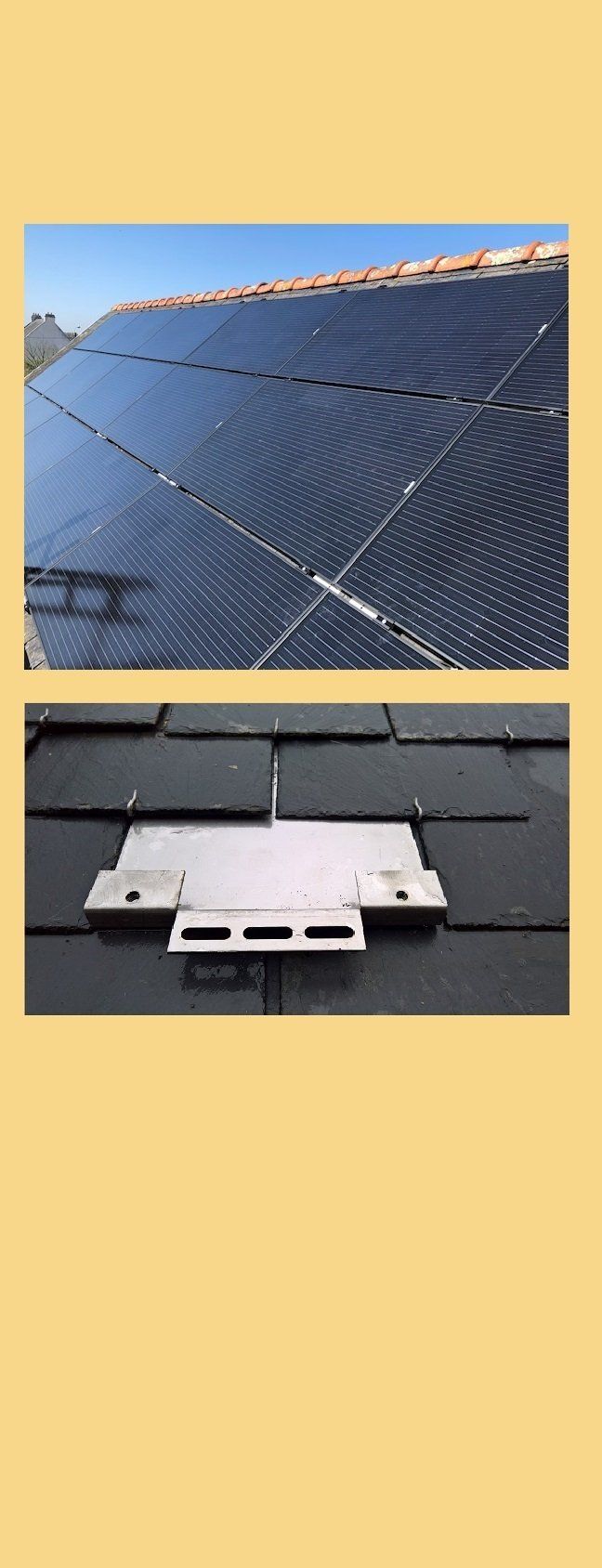

Die EASY-Schiefer-Montagesystem erfüllt alle Anforderungen für den anspruchsvollen Bauherren.

• Regendichtigkeit durch bewährte geschindelte Überdeckung
• Bruchsicherheit der Schiefer auch bei hoher Sturm- und Scheebelastung
• Dicht ohne zusätlichen Dichtmaterialien
• Einfache und günstige Montage
• Ausführung in rostfreiem Edelstahl A4
• Geeignet für Küstenregionen
• Gute Hinterlüftung der Module
• Hohe PV-Leistung
• Ästehische anspruchsvoll

Geeignet für die hoch- und querformatige Anordung der PV-Module.

Das Montage-KIT für PV-MODULE EASY-315Wp beinhaltet:

• Grundplatte 320 x 220 mm oder Grundplatte 270 x 180 mm
• Edelstahl-Holzschrauben 6,3 x 45 TX 30
• Teleskopschienen 660mm und 220mm, schwarz mit Arretierschraube M8
• Modul-Mittel und Endklemmen, Alu schwarz mit M8-Schrauben A4

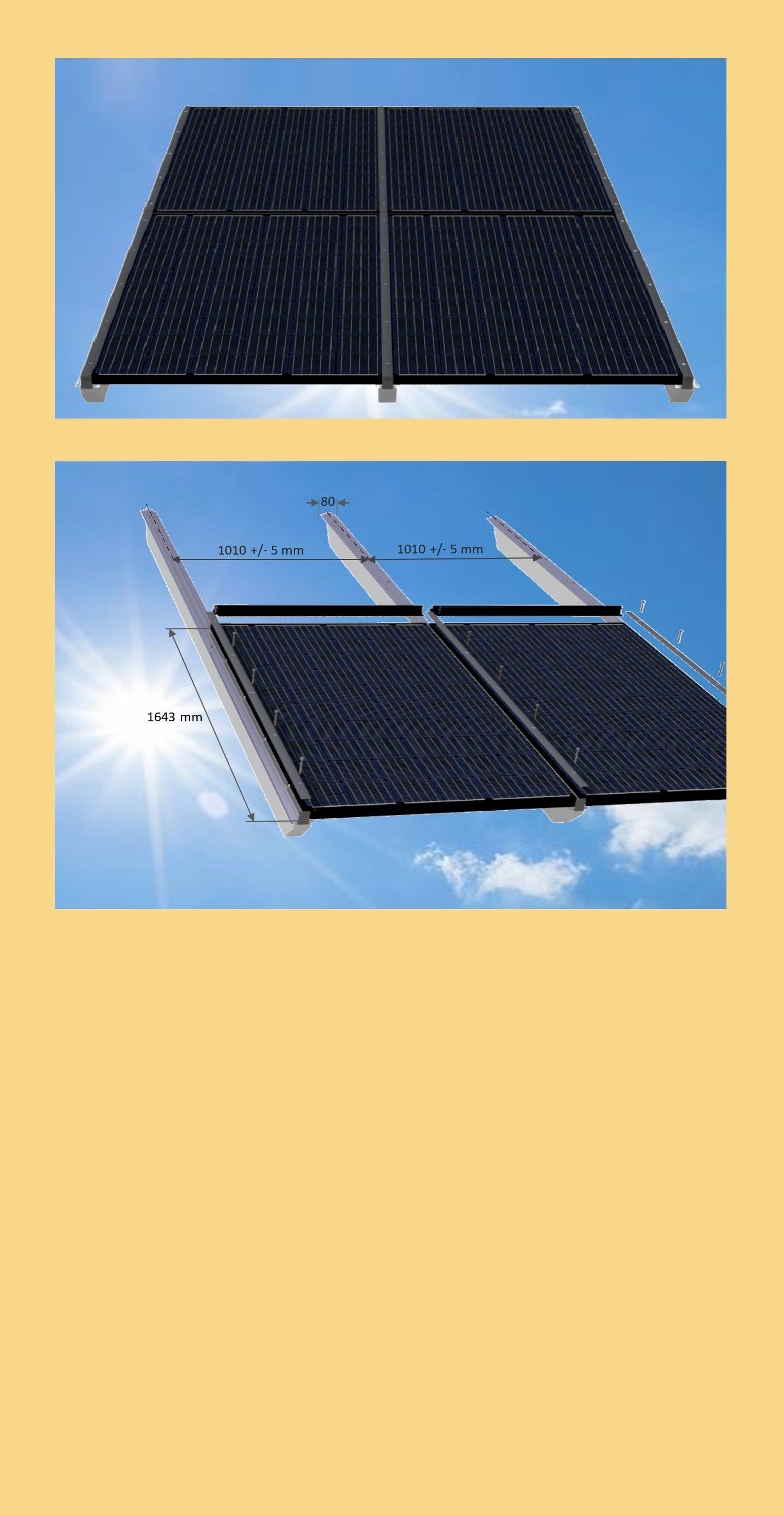

EASY-SOLARDACH erzeugt aus den PV-Modulen eine regendichte Dacheideckung für :

• Stall und Scheunendächer
• Gewächshäuser (mit transparenten PV-Modulen)
• Carports und Parkplatzüberdachungen
• Wohnhausdächer in Verbindung mit Wärmerückgewinnung

Montagevoraussetzung:

• Unterkonstruktion im Abstand von 101 cm
• Dachneigung ab 20 ° bei Wohnhausdächer

Einbaumaße:

Deckmaßhöhe  164 cm

Deckmaßbreite 101 cm

Lieferumfang:

• EASY-Module PV-315W
• Modulschienen aus Alumium
• Dichtleiste aus Alumium, schwarz pulverlackbeschichtet
• Abdeckleisten aus Alumium, schwarz pulverlackbeschichtet
• Befestigungmittel aus Edelstahl
• Traufhalter

Hier die Produktinformation, bisher leider nur in der  französischen Fassung.
